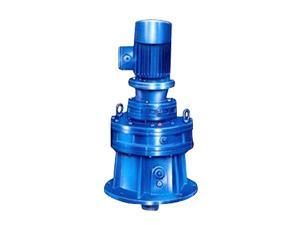

X系列行星擺線針輪減速機產品特點及技術規格
產品具體型號：
XLED00擺線針輪減速機、XLED20擺線針輪減速機、XLED32擺線針輪減速機、XLED42擺線針輪減速機、XLED53擺線針輪減速機、XLED63擺線針輪減速機、XLED74擺線針輪減速機、XLED84擺線針輪減速機、XLED85擺線針輪減速機、XLED95擺線針輪減速機、XLED106擺線針輪減速機、XLED128擺線針輪減速機
行星擺線減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。
一、 擺線減速機產品特點
1.傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。
2. 傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。
3. 結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。
4. 故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。
5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。
6. 拆裝方便，容易維修。
7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。
二、擺線減速機技術規格

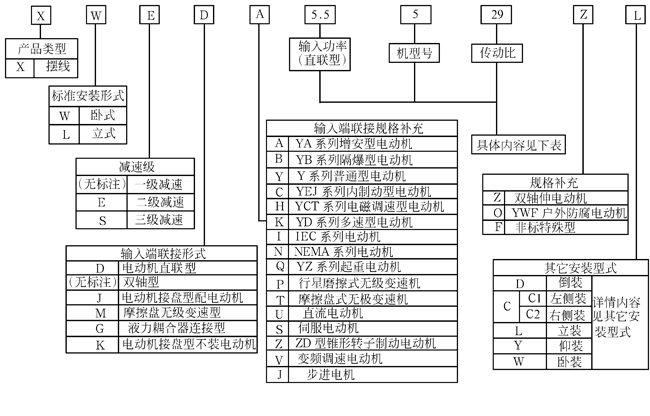

1.機型號:
按傳動比分為:一級、二級、三級。 一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。
兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。

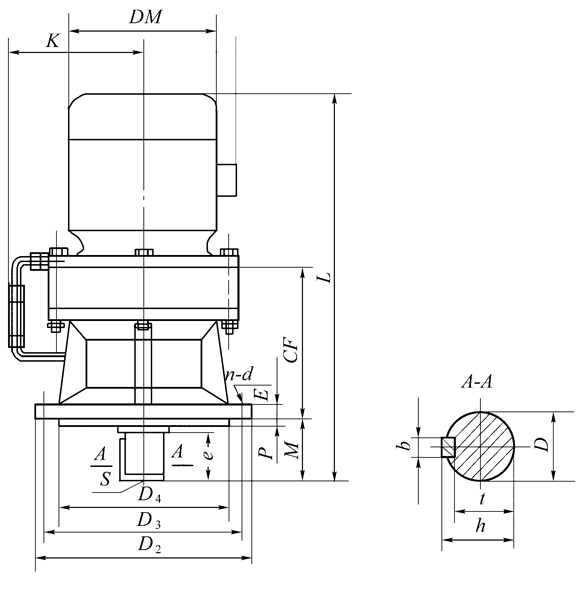

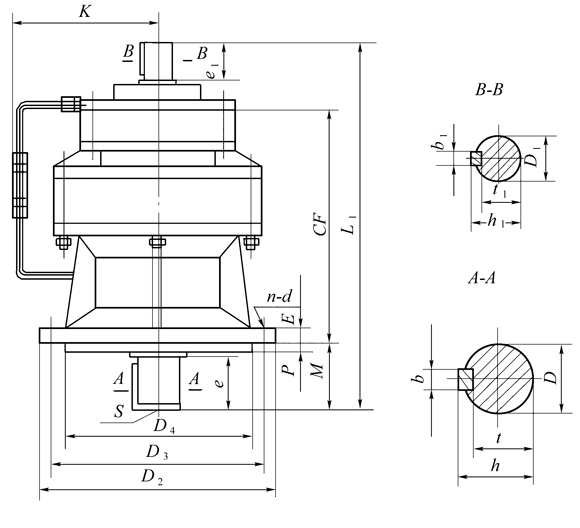

三級有8種機型：420，742，842，853，953，1063，1174，1285。 按結構型式分為：臥式、立式、雙軸型、直聯型四種。
2.傳動比： 一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三級減速的傳動比有：5841-658530
