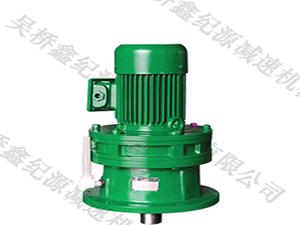

行星擺線針輪減速機是一種應用行星傳動原理，采用擺線針齒嚙合，設計先進、結構新穎的減速機構。它具有減速比大、傳動效率高、體積小、重量輕、故障少、壽命長、運轉平穩可靠、噪音小、拆裝方便、容易維修、結構簡單、過載能力強、耐沖擊、慣性力矩小等特點。

尤其是新開發的X8000系列行星擺線針輪減速機產品，全部采用計算機優化設計及國內外最先進的加工工藝方法制造，
各項指標均達到國際同類產品先進水平。
輸入功率：0.09kW～173kW
輸出轉矩：20N.m～60800N.m
傳動比：6～658503 該減速機可廣泛應用于各種傳動機械中的減速機構，如：起重、運輸、礦山、冶金、石化、紡織、印染、輕工、制藥、食品、環保機械等等。

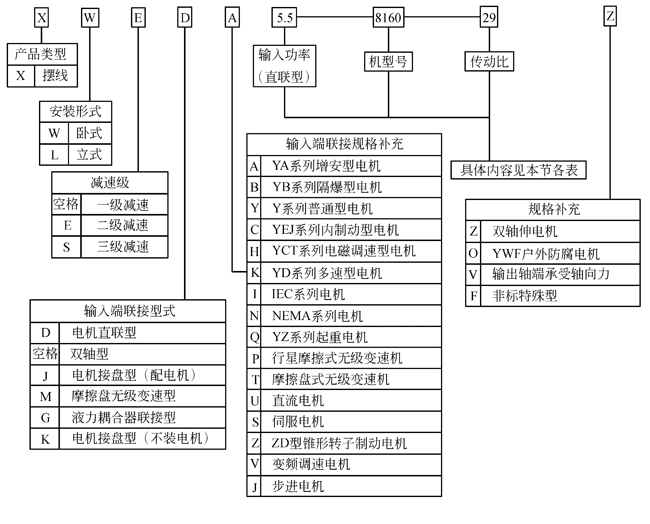

詳細介紹： 8000系列擺線針輪減速機標記方法及其使用條件

(2)使用條件

1)適用于連續工作制,允許正、反向運轉。

2）輸出軸及輸入軸軸伸上的鍵按GB/T1096普通平鍵型式及尺寸。

3）臥式雙軸型減速器輸出軸應處于水平位置工作，必須傾斜使用時請與制造廠聯系。

4）立式減速器輸出軸應垂直向下使用，8155以下機型號為油脂潤滑，可以水平使用。

5）潤滑方式下表。

機型號	臥	立	機型號	臥	立
8075～8155	潤滑脂		8075A～8145C	潤滑脂
8160～8185	油浴式	柱塞泵	8160A～8227A	油浴式	齒輪泵
8190～8275		齒輪泵

 6)潤滑油使用環境溫度為-10~50°C，若超出溫度范圍，請與制造廠聯系

單級擺線減速機機型對照表

天減

X0

X1

X2

X3

X4

X5

X6

X7

X8

X9

X10

X11

X12

8000系列

8075

8095

8105

8115 8125

8130 8135 8145

8160 8165

8170 8175

8180 8185

8190 8195

B一機部

(B85)

(B100)

(B120)

B15

B18

B22

BB27

B33

B39

B45

B55

B65

B上變廠

B12

B15

B18

B22

BB27

B33

B39

B45

B55

B化工部

0

1

2

3

4

5

6

7

8



雙級擺線減速機機型對照表
X天減	00	20	42	53	63	74	84	85	95	106	117	128
B一機部			1812	2215	2715			3322	3922	4527	5527	6533
B上變廠			1812	2215	2715			3322	3922	4527	5527
B化工部			20	31	41		52	53	63	74	84

 8000系列雙級機表

8075DA	（8075+8075）	8130DB	（8130+8095）	8130DC	（8130+8105）	8135DB	（8135+8095）
8135DC	（8135+8105）	8145DB	（8145+8095）	8145DC	（8145+8105）	8160DA	（8160+8095）
8160DB	（8160+8105）	8160DC	（8160+8115）	8165DA	（8165+8095）	8165DB	（8165+8105）
8165DC	（8165+8115）	8170DA	（8170+8095）	8170DB	（8170+8105）	8170DC	（8170+8115）
8175DA	（8175+8095）	8175DB	（8175+8105）	8170DC	（8175+8115）	8180DB	（8180+8135）
8185DB	（8185+8135）	8190DB	（8190+8135）	8195DB	（8195+8135）

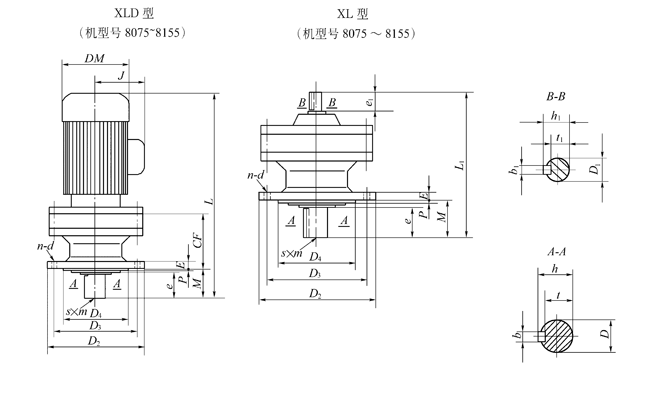

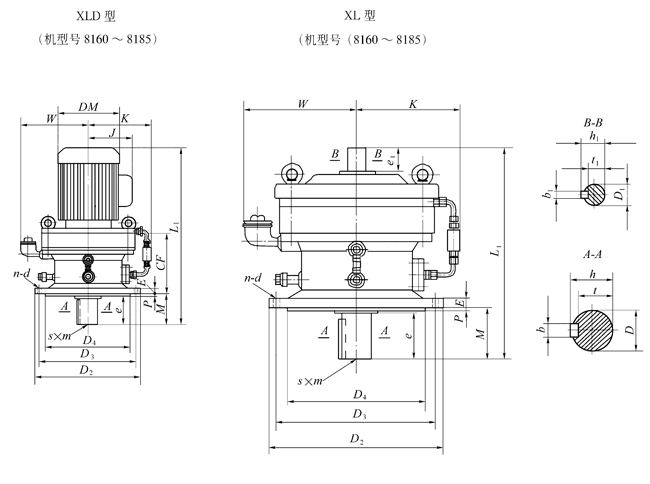

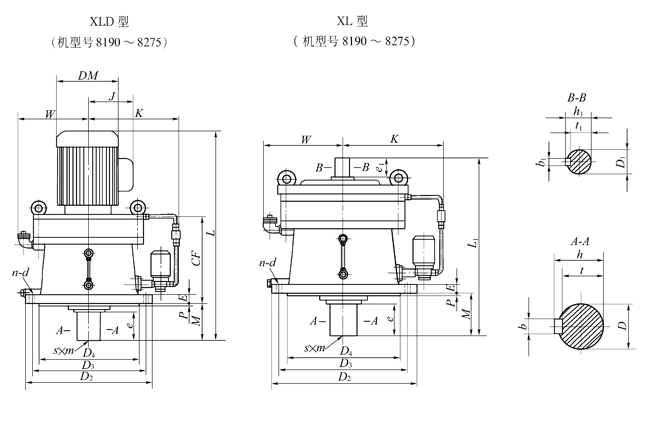

系列	機座號	外形尺寸			安裝尺寸						輸出軸尺寸						輸入軸尺寸
		D2	L1	CF	D3	D4	P	E	M	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000 系列	8075	120	145	55	102	80	3	8	34	6- 9	14	25	5	16	─	11	12	25	4	13.5	9.5
	8085	160	151	56	134	110	3	9	42	4- 11	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	8095	160	202	94	134	110	3	9	48	4- 11	28	35	8	31	─	24	15	25	5	17	12
	8105	160	208	108	134	110	3	9	48	4- 11	28	35	8	31	─	24	15	25	5	17	12
	8115	210	259	123	180	140	4	13	69	6- 11	38	55	10	41	─	33	18	35	6	20.5	14.5
	8125	210	259	123	180	140	4	13	69	6- 11	38	55	10	41	─	33	18	35	6	20.5	14.5
	8130	260	321	164	230	200	4	15	76	6- 11	50	61	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8135	260	321	164	230	200	4	15	76	6- 11	50	61	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8145	260	341	164	230	200	4	15	96	6- 11	50	81	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8155	260	341	164	230	200	4	15	96	6- 11	50	81	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8160	340	413	219	310	270	4	20	89	6- 11	60	80	18	64	M10	53	30	45	8	33	26
	8165	340	413	219	310	270	4	20	89	6- 11	60	80	18	64	M10	53	30	45	8	33	26
	8170	400	477	258	360	316	5	22	94	8- 14	70	84	20	74.5	M12	62.5	35	55	10	38	30
	8175	400	477	258	360	316	5	22	94	8- 14	70	84	20	74.5	M12	62.5	35	55	10	38	30
	8180	430	527	279	390	345	5	22	110	8- 18	80	100	22	85	M12	71	40	65	12	43	35
	8185	430	527	279	390	345	5	22	110	8- 18	80	100	22	85	M12	71	40	65	12	43	35
	8190	490	617	320	450	400	6	30	145	12- 18	95	125	25	100	M20	86	45	70	14	48.5	39.5
	8195	490	617	320	450	400	6	30	145	12- 18	95	125	25	100	M20	86	45	70	14	48.5	39.5
	8205	455	678	298	405	355	5	30	204	8- 22	100	165	28	106	M20	90	45	82	14	48.5	39.5
	8215	490	708	323	440	390	7	35	203	8- 24	110	165	28	116	M20	100	50	82	14	53.5	44.5
	8225	535	752	356	475	415	10	35	210	8- 27	120	165	32	127	M20	104	55	82	16	59	49
	8235	570	839	378	510	450	10	40	250	8- 27	130	200	32	137	M24	119	60	105	18	64	53
	8245	635	877	407	560	485	10	40	250	8- 33	140	200	36	148	M24	128	65	105	18	69	58
	8255	685	1040	480	610	535	10	45	295	8- 33	160	240	40	169	M30	147	80	130	22	85	71
	8265	750	1150	532	750	570	10	50	360	8- 39	170	300	40	179	M30	170	80	130	22	85	71
	8270	1160	1462	796	1160	900	10	60	355	8- 39	180	320	45	190	M30	180	90	150	25	95	81
	8275	1160	1462	796	1160	900	10	60	355	8- 39	180	320	45	190	M30	180	90	150	25	95	81
