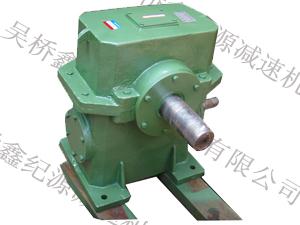

WD圓柱蝸桿減速機
WD圓柱蝸桿減速機分為WS（蝸桿上置）WD（蝸桿下置）。適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min;工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。
產地：中國>河北>滄州>吳橋縣
供應商：吳橋鑫紀源減速機械有限公司
電話：13513025815 電話:0317-7290300 7291300
WD圓柱蝸桿減速機的詳細內容
圓柱蝸桿減速機分為WS型（蝸桿上置）和WD型（蝸桿下置）。
WD圓柱蝸桿減速機為一級傳動的阿基米德圓柱蝸桿減速器；適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min；工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。
型號標記
WD圓柱蝸桿減速機的標記包括：型號、中心距、傳動比、裝配型式
|
|

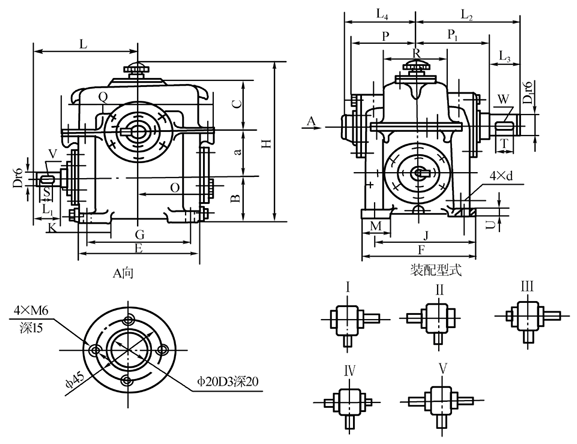

WD圓柱蝸桿減速機WD80～WD120減速器安裝尺寸見下表
|
型號
|
a
|
B
|
C
|
D
|
D1
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
L1
|
L2
|
L3
|
L4
|
|
WD80
|
80
|
90
|
105
|
20
|
35
|
190
|
200
|
150
|
305
|
160
|
60
|
190
|
50
|
158
|
58
|
90
|
|
WD100
|
100
|
110
|
135
|
25
|
40
|
240
|
210
|
180
|
375
|
170
|
70
|
225
|
60
|
182
|
82
|
100
|
|
WD120
|
120
|
120
|
150
|
30
|
45
|
270
|
220
|
200
|
420
|
180
|
80
|
275
|
80
|
197
|
82
|
110
|
|
型號
|
M
|
O
|
P
|
P1
|
S
|
T
|
U
|
V(b×h)
|
W(b×h)
|
d
|
轉動慣量kg·m2
|
質量kg
|
|
WD80
|
60
|
120
|
83.5
|
100
|
40
|
50
|
20
|
6×6
|
10×8
|
18
|
0.265×10～3
|
36.5～38.5
|
|
WD100
|
70
|
145
|
90
|
100
|
40
|
60
|
20
|
8×7
|
12×8
|
18
|
0.84×10～3
|
53～65
|
|
WD120
|
80
|
165
|
102
|
115
|
50
|
60
|
20
|
8×7
|
14×9
|
18
|
1.79×10～3
|
75.4～81.7
|

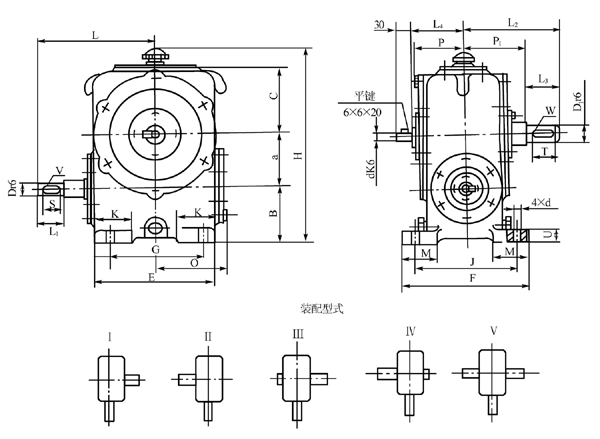

型號 | a | B | C | D | D1 | E | F | G | H | J | K | L | L1 | L2 | L3 | L4 |
WD150 | 150 | 150 | 165 | 35 | 65 | 370 | 340 | 310 | 513 | 280 | 100 | 303 | 58 | 315 | 105 | 190 |
WD180 | 180 | 180 | 190 | 40 | 70 | 430 | 360 | 360 | 593 | 300 | 120 | 362 | 82 | 345 | 105 | 215 |
WD210 | 210 | 210 | 215 | 45 | 80 | 490 | 400 | 400 | 683 | 320 | 140 | 412 | 82 | 385 | 130 | 225 |
WD250 | 250 | 250 | 265 | 50 | 90 | 570 | 430 | 440 | 813 | 360 | 160 | 442 | 82 | 395 | 130 | 240 |
WD300 | 300 | 300 | 320 | 70 | 120 | 670 | 500 | 520 | 968 | 420 | 200 | 535 | 105 | 465 | 165 | 270 |
WD360 | 360 | 360 | 370 | 80 | 150 | 840 | 610 | 650 | 1138 | 440 | 240 | 640 | 130 | 575 | 200 | 340 |
型號 | M | O | P | P1 | Q | R | S | T | U | V(b×h) | W(b×h) | d | 轉動慣量kg·m2 | 質量/kg |
WD150 | 90 | 230 | 180 | 210 | 455 | 200 | 50 | 100 | 30 | 10×8 | 18×11 | 22 | 3.11×10～3 | 146～163 |
WD180 | 90 | 270 | 205 | 240 | 515 | 230 | 60 | 100 | 30 | 12×8 | 20×12 | 22 | 7.63×10～3 | 295～327.5 |
WD210 | 100 | 300 | 215 | 255 | 585 | 250 | 70 | 140 | 30 | 14×9 | 22×14 | 22 | 23.50×10～3 | 298～344 |
WD250 | 120 | 340 | 225 | 265 | 665 | 270 | 80 | 125 | 40 | 14×9 | 25×14 | 26 | 79×10～3 | 480～513 |
WD300 | 150 | 405 | 255 | 300 | 765 | 310 | 90 | 140 | 50 | 20×12 | 32×18 | 32 | 143×10～3 | 771～904 |
WD360 | 180 | 490 | 325 | 375 | 905 | 360 | 110 | 180 | 50 | 22×14 | 36×20 | 39 | 223.13×10～3 | 1195～1395 |
WD減速器傳動比及輸出轉矩表
型號 | 轉矩 | 速比 | ||||||||||||||||
9.67 | 11.67 | 13.67 | 15.67 | 17.67 | 19.5 | 21.5 | 23.5 | 25.5 | 27.5 | 30 | 33 | 37 | 41 | 47 | 53 | 60 | ||
WD | 80 | 55.9 | 55 | 53 | 41.2 | 48.1 | 54.9 | 52 | 41.2 | 49.1 | 45.2 | 56 | 56 | 49.1 | 53 | 41.2 | 48.1 | — |
100 | 111 | 105 | 106 | 98.1 | 93.1 | 101 | 89.2 | 98.1 | 77.5 | 91.1 | 107 | 107 | 103 | 99 | 98.1 | 93.2 | 69.6 | |
120 | 188.3 | 186.4 | 172.5 | 163.8 | 139 | 169.8 | 168.8 | 165 | 158 | 158 | 188.3 | 166 | 183.5 | 172.5 | 164.8 | 139.2 | 130.7 | |
150 | 344 | 332 | 335.5 | 328.5 | 272 | 341 | 301 | 328.5 | 295 | 296 | 336.5 | 360 | 347 | 335.5 | 328.5 | 271 | 237.5 | |
180 | 596.4 | 680 | 586 | 561 | 475 | 524 | 527 | 561 | 537 | — | 640 | 565 | 535 | 584.9 | 555 | 471 | 506 | |
210 | 1009.4 | 864.4 | 920 | 877 | 744.8 | 820 | 899 | 878 | 840.9 | 877 | 1006.5 | 887 | 950.6 | 921 | 877 | 744.8 | 279 | |
250 | 1728 | 1700 | 1352 | 1254 | 1328 | 1577 | 1313 | 1254 | 1470 | 1136 | 1725 | 15.078 | 1695 | 1352 | 1254 | 1332 | 1426 | |
300 | 2832 | 2656 | 2685 | 2567 | 2018 | 2734 | 2273 | 2568 | 2460 | 2371 | 2783 | 2724 | 2773 | 2695 | 2568 | 2018 | 1881 | |
360 | 4704 | 4606 | 4282 | 4429 | 3498 | 4723 | 4184 | 4429 | 4253 | — | 4665 | 4576 | 4495 | 4282 | 4429 | 3488 | 3920 | |
