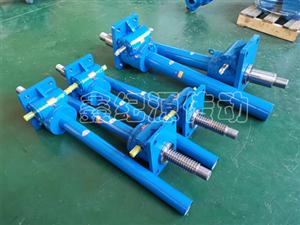

JRSS蝸輪絲升降機
JRSS蝸輪絲升降機（又名千斤頂）； 具有結構緊湊、體積小的特點； 安裝方便、形式多； 可靠性高、壽命長； 具有起升、下降及借助輔件推進、翻轉等多種功能。
產地：中國>河北>滄州>吳橋縣
供應商：吳橋鑫紀源減速機械有限公司
電話：13513025815 電話:0317-7290300 7291300
JRSS蝸輪絲升降機的詳細內容
JRSS蝸輪絲升降機產品簡介
JRSS蝸輪絲升降機（又名千斤頂）； 具有結構緊湊、體積小的特點； 安裝方便、形式多； 可靠性高、壽命長； 具有起升、下降及借助輔件推進、翻轉等多種功能； 可單臺使用，也可多臺組成使用； 動力源廣泛，可用電動機或其它動力直接帶動，也可以用手動； 通常用于低速重載的場合。廣泛應用于冶金、機械、建筑、水利、醫療、化工等各個行業。
JRSS蝸輪絲升降機使用說明
使用說明
產品說明
JRSS蝸輪絲升降機（又名千斤頂）；
具有結構緊湊、體積小的特點；
安裝方便、形式多；
可靠性高、壽命長；
具有起升、下降及借助輔件推進、翻轉等多種功能；
可單臺使用，也可多臺組成使用；
動力源廣泛，可用電動機或其它動力直接帶動，也可以用手動；
通常用于低速重載的場合。廣泛應用于冶金、機械、建筑、水利、醫療、化工等各個行業。
使用注意事項
請嚴格按承載能力表選擇合適的速比和與之對應的具有充分裕度的載荷的升降機；
升降機工作時應控制減速機表面和升降螺母表面溫度在-15℃～80℃；
升降機不得連續運轉，單臺升降機的負荷時間率（T%）以30分鐘為單位計算，不得超過20%；
必須保證有充足的驅動源動力；
升降機理論上有自鎖功能，但在振動沖擊較大的場合會造成自鎖功能失靈，請務必加制動裝置；
JRSS蝸輪絲升降機（又名千斤頂）； 具有結構緊湊、體積小的特點； 安裝方便、形式多； 可靠性高、壽命長； 具有起升、下降及借助輔件推進、翻轉等多種功能； 可單臺使用，也可多臺組成使用； 動力源廣泛，可用電動機或其它動力直接帶動，也可以用手動； 通常用于低速重載的場合。廣泛應用于冶金、機械、建筑、水利、醫療、化工等各個行業。
JRSS蝸輪絲升降機使用說明
使用說明
產品說明
JRSS蝸輪絲升降機（又名千斤頂）；
具有結構緊湊、體積小的特點；
安裝方便、形式多；
可靠性高、壽命長；
具有起升、下降及借助輔件推進、翻轉等多種功能；
可單臺使用，也可多臺組成使用；
動力源廣泛，可用電動機或其它動力直接帶動，也可以用手動；
通常用于低速重載的場合。廣泛應用于冶金、機械、建筑、水利、醫療、化工等各個行業。
使用注意事項
請嚴格按承載能力表選擇合適的速比和與之對應的具有充分裕度的載荷的升降機；
升降機工作時應控制減速機表面和升降螺母表面溫度在-15℃～80℃；
升降機不得連續運轉，單臺升降機的負荷時間率（T%）以30分鐘為單位計算，不得超過20%；
必須保證有充足的驅動源動力；
升降機理論上有自鎖功能，但在振動沖擊較大的場合會造成自鎖功能失靈，請務必加制動裝置；
JRSS蝸輪絲升降機型號說明
2 | 產品代碼 RSS--蝸輪絲桿升降機 |
3 | 輸入軸聯接方式 D—帶電機法蘭 無代碼—基本型 |
4 | 規格用蝸輪副 中心距表示100 |
5 | 傳動比 12 |
6 | 安裝方式代碼 A、B-基本型 C、D-止旋構造型 E、F-活動螺母構造型 詳見“安裝方式” |
7 | 絲桿頭部型式代碼 R型（圓柱式） H型（栓孔式） S型（螺紋式） T型（頂板式） |
8 | 絲桿行程300mm 共有100、200、300、400、500、600、800、1000mm8種規格，根據使用情況選擇，如需要其它長度行程，也可定做 |
9 | 軸指向 JRSS系列共有A、B、C三種 JRSSD系列共有A、B、C、D四種 詳見“軸指向表示” |
10 | 護管 P-帶護管 無代-不帶護管 |

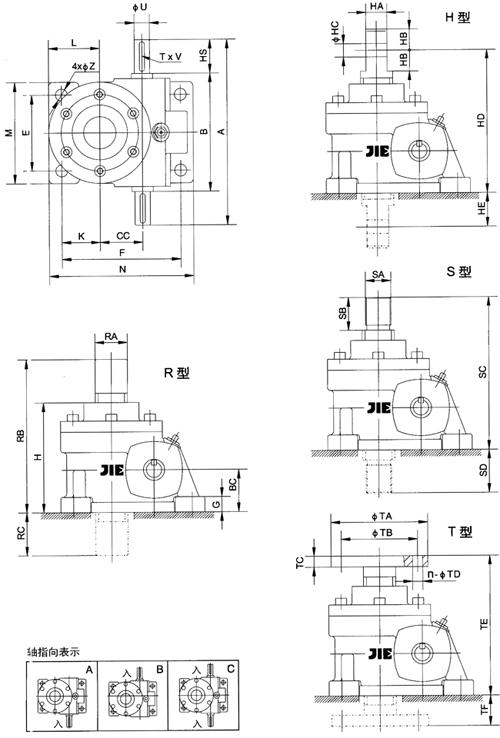

JRSS系列蝸輪絲桿升降機安裝尺寸
型號 規格 | A B HS | E F Z | BC G H | CC K | Tr | L M N | U T×V | 絲桿頭部型式 | ||||||
R型 | H型 | S型 | T型 | |||||||||||
RA RB RC | HA HB HC | HD HE | SA | SB SC SD | TA TB TC | n-TD TE TF | ||||||||
JRSS35 | 170 110 30 | 66 111 12 | 40 15 110 | 35 38 | Tr26×5 | 50 90 135 | 15 5×3 | 26 165 55 | 16 20 12 | 165 55 | M16×1.5 | 28 150 40 | 88 70 10 | 4-ф10 135 25 |
JRSS40 | 220 140 40 | 80 125 12 | 50 18 130 | 40 42 | Tr32×6 | 57 110 155 | 18 6×3.5 | 32 195 65 | 20 25 14 | 195 65 | M22×1.5 | 32 180 50 | 98 80 13 | 4-ф10 160 30 |
JRSS50 | 220 140 40 | 90 140 14 | 50 18 130 | 50 45 | Tr38×6 | 60 120 170 | 18 6×3.5 | 38 195 65 | 25 25 16 | 195 65 | M30×1.5 | 35 180 50 | 114 90 13 | 4-ф12 160 30 |
JRSS60 | 256 176 40 | 100 190 18 | 60 20 160 | 60 70 | Tr46×8 | 90 140 230 | 25 8×4 | 46 225 65 | 32 32 20 | 255 95 | M33×1.5 | 40 220 60 | 138 100 16 | 4-ф14 200 40 |
JRSS60B | 264 184 40 | 110 190 18 | 60 20 160 | 60 70 | Tr52×8 | 90 150 230 | 25 8×4 | 52 225 65 | 36 32 24 | 255 95 | M39×1.5 | 45 220 60 | 148 110 20 | 4-ф18 210 50 |
JRSS70 | 316 216 50 | 140 210 18 | 70 25 180 | 70 75 | Tr65×10 | 95 180 250 | 28 8×4 | 65 250 70 | 44 35 26 | 295 115 | M45×1.5 | 55 260 80 | 178 125 25 | 4-ф21 235 55 |
JRSS100 | 390 260 65 | 190 260 22 | 85 30 220 | 100 85 | Tr75×12 | 110 230 310 | 32 10×5 | 75 295 75 | 56 44 35 | 355 135 | M60×2 | 65 300 80 | 188 140 28 | 4-ф21 285 65 |
JRSS120 | 420 290 65 | 210 305 22 | 100 30 260 | 120 105 | Tr80×12 | 130 260 355 | 35 10×5 | 80 355 95 | 60 54 38 | 410 150 | M64×2 | 70 360 100 | 218 170 30 | 4-ф25 330 70 |
JRSS130 | 480 340 70 | 240 355 22 | 120 30 315 | 130 130 | Tr90×14 | 160 300 415 | 45 14×5.5 | 90 430 115 | 70 64 45 | 480 165 | M76×2 | 75 435 120 | 248 200 32 | 4-ф27 390 75 |
JRSS150 | 550 360 95 | 250 385 27 | 125 35 345 | 150 135 | Tr100×16 | 170 320 455 | 50 14×5.5 | 100 485 140 | 80 70 55 | 545 200 | M90×2 | 100 495 150 | 358 280 35 | 6-ф27 445 100 |

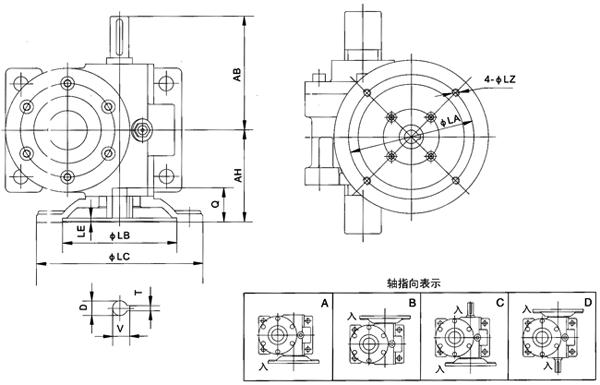

JRSSD系列蝸輪絲桿升降機安裝尺寸
型號規格 | 法蘭規格 | AB | AH | LA | LB | LC | LE | LZ | D | Q | T×V |
JRSSD40 | 71B5 | 110 | 72 | 130 | 110 | 160 | 4 | M8 | ф14 | 33 | 5×16.3 |
JRSSD50 | 71B5 | 110 | 80 | 130 | 110 | 160 | 4 | M8 | ф14 | 33 | 5×16.3 |
JRSSD60 | 80B5 | 128 | 100 | 165 | 130 | 200 | 4.5 | M10 | ф19 | 43 | 6×21.8 |
90B5 | ф24 | 53 | 8×27.3 | ||||||||
JRSSD60B | 80B5 | 132 | 100 | 165 | 130 | 200 | 4.5 | M10 | ф19 | 43 | 6×21.8 |
90B5 | ф24 | 53 | 8×27.3 | ||||||||
JRSSD70 | 90B5 | 158 | 120 | 165 | 130 | 200 | 4.5 | M10 | ф24 | 53 | 8×27.3 |
JRSSD100 | 100/112B5 | 195 | 150 | 215 | 180 | 250 | 5 | M12 | ф28 | 63 | 8×31.3 |
JRSSD120 | 100/112B5 | 210 | 165 | 215 | 180 | 250 | 5 | M12 | ф28 | 63 | 8×31.3 |
JRSSD130 | 132B5 | 240 | 194 | 265 | 230 | 300 | 5 | M12 | ф38 | 83 | 10×41.3 |
JRSSD150 | 132B5 | 275 | 218 | 265 | 230 | 300 | 5 | M12 | ф38 | 83 | 10×41.3 |
JRSS系列蝸輪絲桿升降機故障分析
故障情況 | 故障原因 | 解決辦法 |
振動 | 原動機與升降機連接不當 | 調整至適當位置，重新正確固緊 |
蝸輪副齒部磨耗或損傷 | 更換蝸輪副 | |
軸承磨損 | 更換軸承 | |
螺栓松脫 | 固緊螺栓 | |
雜音 | 軸承損傷或間隙過大 | 更換軸承 |
蝸輪副嚙合不良 | 修整齒面或更換蝸輪副 | |
潤滑油（脂）過少 | 補加潤滑油（脂） | |
漏油 | 油封唇口磨損 | 更換油封 |
油封檔軸頸磨損 | 更換輸入軸或蝸輪 | |
蝸輪副齒面 磨損過快 | 超負荷運轉 | 調整至適當負荷 |
潤滑油（脂）不符合要求 | 按油品潤滑更換潤滑油（脂） | |
潤滑油（脂）過少 | 補加潤滑油（脂） | |
未按規定適時換油，潤滑油劣化 | 按規定要求適時換油 | |
運轉溫度過高 | 采取合適措施，降低環境溫度 | |
絲桿副齒面 磨損過快 | 超負荷運轉 | 調整至適當負荷 |
潤滑脂干枯或變質 | 去污擦凈，重新加潤滑脂 | |
有橫向載荷 | 加導向裝置 |
注：如果發生其他故障無法解決時，請隨時與廠家聯系，以便提供咨詢服務。
