當前位置：首頁>產品中心>GCW雙級齒輪蝸輪減速機>GCWU雙級蝸輪齒輪減速機

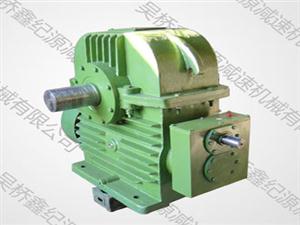

GCWU雙級蝸輪齒輪減速機

GCWU雙級蝸輪齒輪減速機具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，GCWU減速機主要適用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等行業。

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

GCWU雙級蝸輪齒輪減速機的詳細內容

GCWU雙級蝸輪齒輪減速機的詳細介紹

GCWU型雙級蝸桿及齒輪-蝸桿減速機說明（JB/T7008-1993）
    ZC1型雙級蝸桿及齒輪-蝸桿減速器（JB/T7008-1993）由兩類產品構成，其中ZC1型雙級蝸桿減速器是由速比及規格不同的兩級圓弧圓柱蝸桿傳動組成；齒輪—蝸桿減速器是由高速級為圓柱齒輪傳動、低速級為圓弧圓柱蝸桿傳動的兩級傳動組成。按低速級蝸桿置向不同可分為：蝸桿下置式、蝸桿側置式、蝸桿上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要適用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等行業。
    工作條件：輸入軸轉速不超過1500r/min；工作環境溫度為—40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；減速器可正、反向運轉。減速機說明（JB/T7008-1993）
ZC1型雙級蝸桿及齒輪-蝸桿減速機型號與標記（JB/T7008-1993）
    型號與標記
    1.型號
    （1）CCWU型—低速級蝸桿在蝸輪之下的雙級蝸桿減速器；
    （2）CCWS型—低速級蝸桿在蝸輪之側的雙級蝸桿減速器；
    （3）CCWO型—低速級蝸桿在蝸輪之上的雙級蝸桿減速器；
    （4）GCWU型—低速級蝸桿在蝸輪之下的齒輪—蝸桿減速器；
    （5）GCWS型—低速級蝸桿在蝸輪之側的齒輪—蝸桿減速器；
    （6）GCWO型—低速級蝸桿在蝸輪之上的齒輪—蝸桿減速器。
    其中C—ZG型蝸桿；G—齒輪；W—蝸桿減速器；U—蝸桿下置式；S—蝸桿側置式；O—蝸桿上置式。

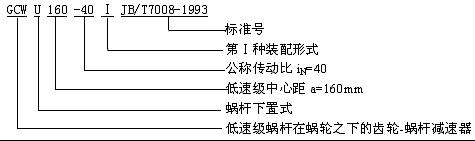

    2.標記

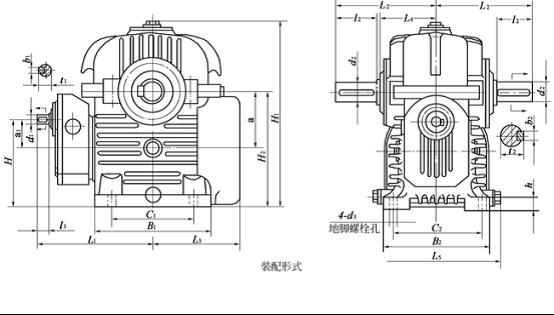

型號\尺寸	a	a1	B1	B2	C1	C2	i=35.5～56、100、112					i=63～90、125～180
型號\尺寸	a	a1	B1	B2	C1	C2	d1	l1	b1	t1	L1	d1	l1	b1	t1	L1
GCWU100	100	63	225	240	190	200	22j6	36	6	24.5	255	19j6	28	6	21.5	247
GCWU125	125	63	260	250	226	205	22j6	36	6	24.5	273	19j6	28	6	21.5	265
GCWU160	160	80	325	300	230	250	28j6	42	8	31	329	24j6	36	8	27	323
GCWU200	200	100	400	350	280	300	42k6	82	12	45	443	28j6	42	8	31	403
GCWU250	250	125	510	410	370	350	48k6	82	14	51.5	538	38k6	58	10	41	514
GCWU315	315	160	640	530	470	445	65m6	105	18	69	635	48k6	82	14	51.5	612
GCWU355	355	160	730	580	540	490	65m6	105	18	69	680	48k6	82	14	51.5	657
GCWU400	400	200	790	620	620	530	80m6	130	22	85	785	60m6	105	18	64	760
GCWU450	450	200	885	680	700	580	80m6	130	22	85	838	60m6	105	18	64	813
GCWU500	500	250	1015	750	760	640	100m6	165	28	106	995	80m6	130	22	85	960

型號\尺寸	i=200～315					d2	l2	b2	t2	L2	L3	L4	L5	h	H	H1
型號\尺寸	d1	l1	b1	t1	L1	d2	l2	b2	t2	L2	L3	L4	L5	h	H	H1
GCWU100	14j6	25	5	16	244	48k6	82	14	51.5	212	180	121	139	25	175	340
GCWU125	14j6	25	5	16	262	55m6	82	16	59	222	202	133	147	30	188	408
GCWU160	19j6	28	6	21.5	315	65m6	105	18	69	270	245	156	172	35	240	510
GCWU200	22j6	36	6	24.5	397	88m6	130	22	85	325	295	180	197	40	300	650
GCWU250	28j6	42	8	31	498	100m6	165	28	106	385	360	209	228	45	350	785
GCWU315	38k6	58	10	41	588	120m6	165	32	127	420	430	242	289	50	440	980
GCWU355	38k6	58	10	41	633	130m6	200	32	137	470	480	255	315	55	460	1085
GCWU400	48k6	82	14	51.5	737	150m6	200	36	158	490	515	277	335	60	515	1175
GCWU450	48k6	82	14	51.5	790	170m6	240	40	179	560	575	299	367	65	555	1310
GCWU500	60m6	105	18	64	935	190m6	280	45	200	640	655	343	403	80	650	1450

型號\尺寸	H2	d3	質量m/kg
GCWU100	212	14.5	69
GCWU125	250	18.5	101
GCWU160	320	18.5	160
GCWU200	400	24	283
GCWU250	475	28	425
GCWU315	595	35	750
GCWU355	655	35	960
GCWU400	715	35	1300
GCWU450	805	42	1760
GCWU500	900	42	2530
